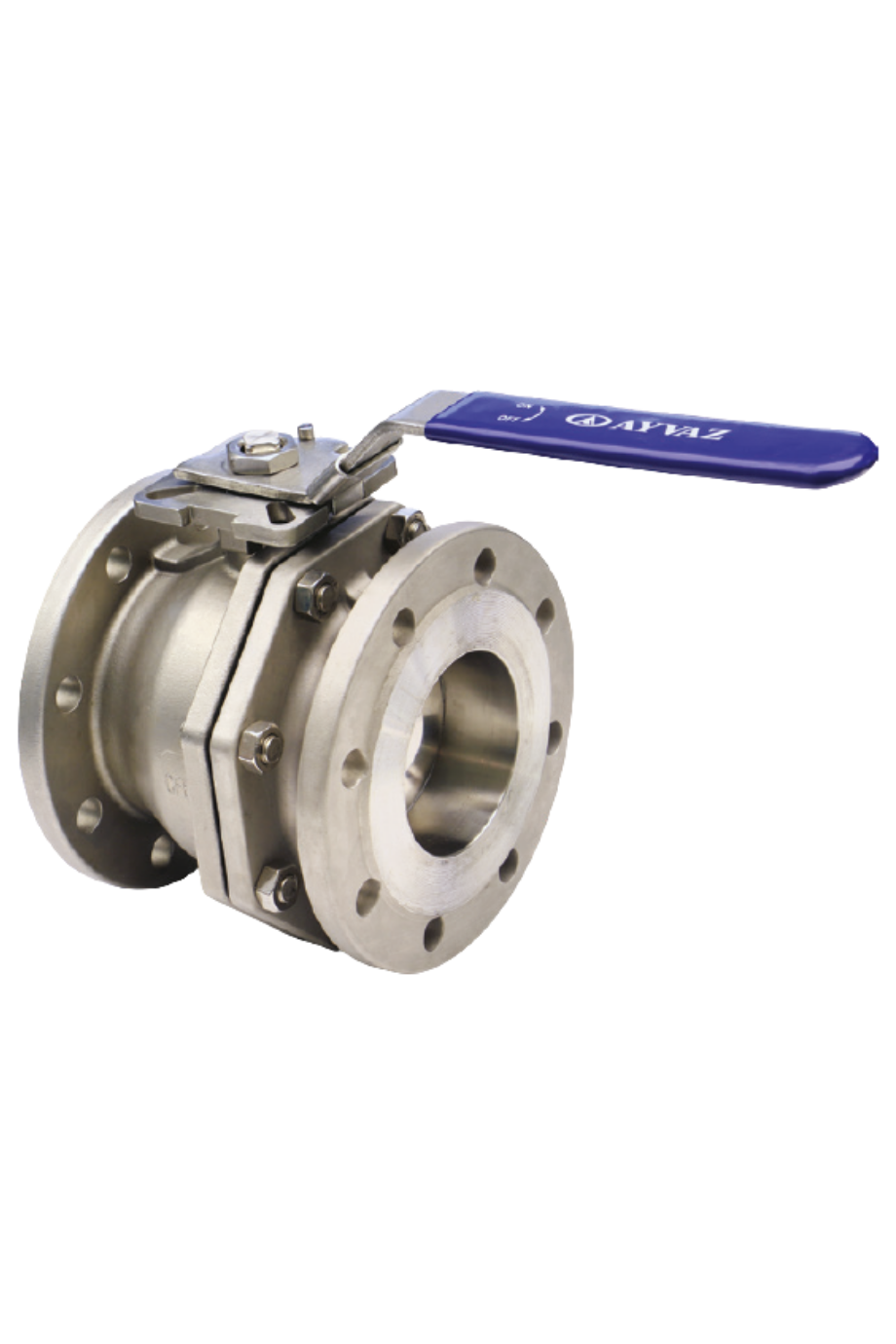

V-3FP Aktüatör Takılabilir Üç Parçalı Flanşlı Paslanmaz Çelik Küresel Vana

Ortasında delik bulunan küre yapısıyla 90° dönüşte tam açma/kapama sağlayan, paslanmaz çelik gövdeye sahip, yüksek sızdırmazlık ve dayanıklılık sunan üç parçalı flanşlı küresel vana.

Çalışma Prensibi

Küresel vanalarda esas eleman, ortasında delik bulunan küredir. 90° dönüşle tam açık pozisyondan tam kapalı pozisyona geçilir. Sık açılıp kapanan veya hızlı açılıp kapanması istenen sistemlerde kullanılır.

Avantajlar

Düşük basınç kaybı, kolay kullanım, yüksek sızdırmazlık, hafiflik ve kompakt yapı.

Sızdırmazlık

İki kademeli sızdırmazlık sistemi: küre sızdırmazlığı ve mil sızdırmazlığı.

Test

Ayvaz V-3FP vanalar, su altında 10 bar basınçta açık ve kapalı pozisyonlarda %100 hava testine tabi tutulur.

Malzeme Yapısı

  • Gövde: AISI316 / AISI304 Paslanmaz Çelik
  • Küre: AISI316 / AISI304 Paslanmaz Çelik

Bağlantılar

Flanşlı

Nominal Çap

DN15 (1/2”) - DN100 (4”)

Basınç Değerleri

Maks. 40 bar’a kadar

Sıcaklık Aralığı

Malzeme yapısına göre -25ºC’ den 180ºC’ ye kadar

Uygulamalar

  • Isıtma-soğutma hatları
  • Gıda tesisleri
  • Kimya sektörü
  • Gemi inşaatları
  • Kağıt fabrikaları
  • Sıcak su ve soğuk su hatları

Montaj

Her pozisyonda montaj yapılabilir
