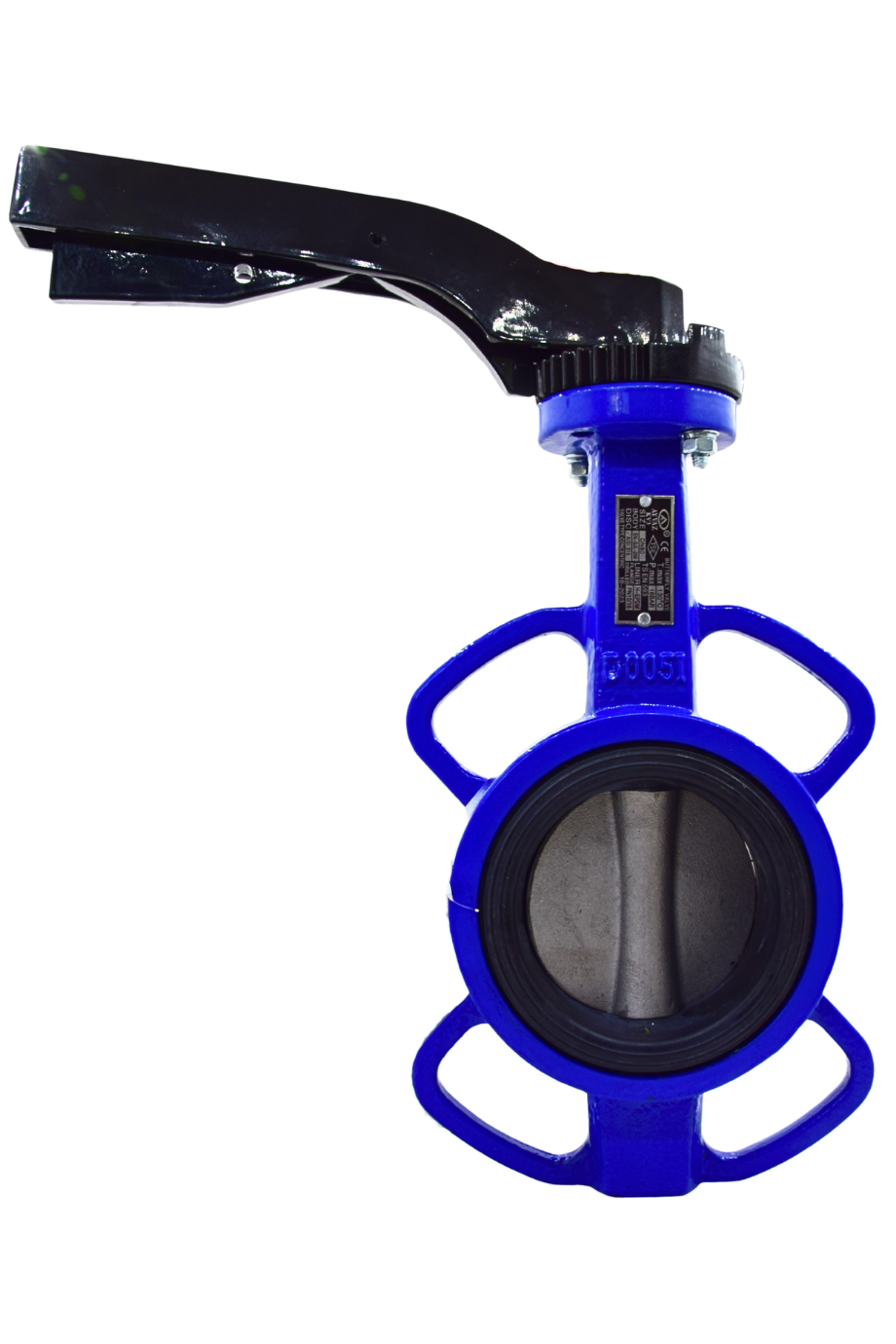

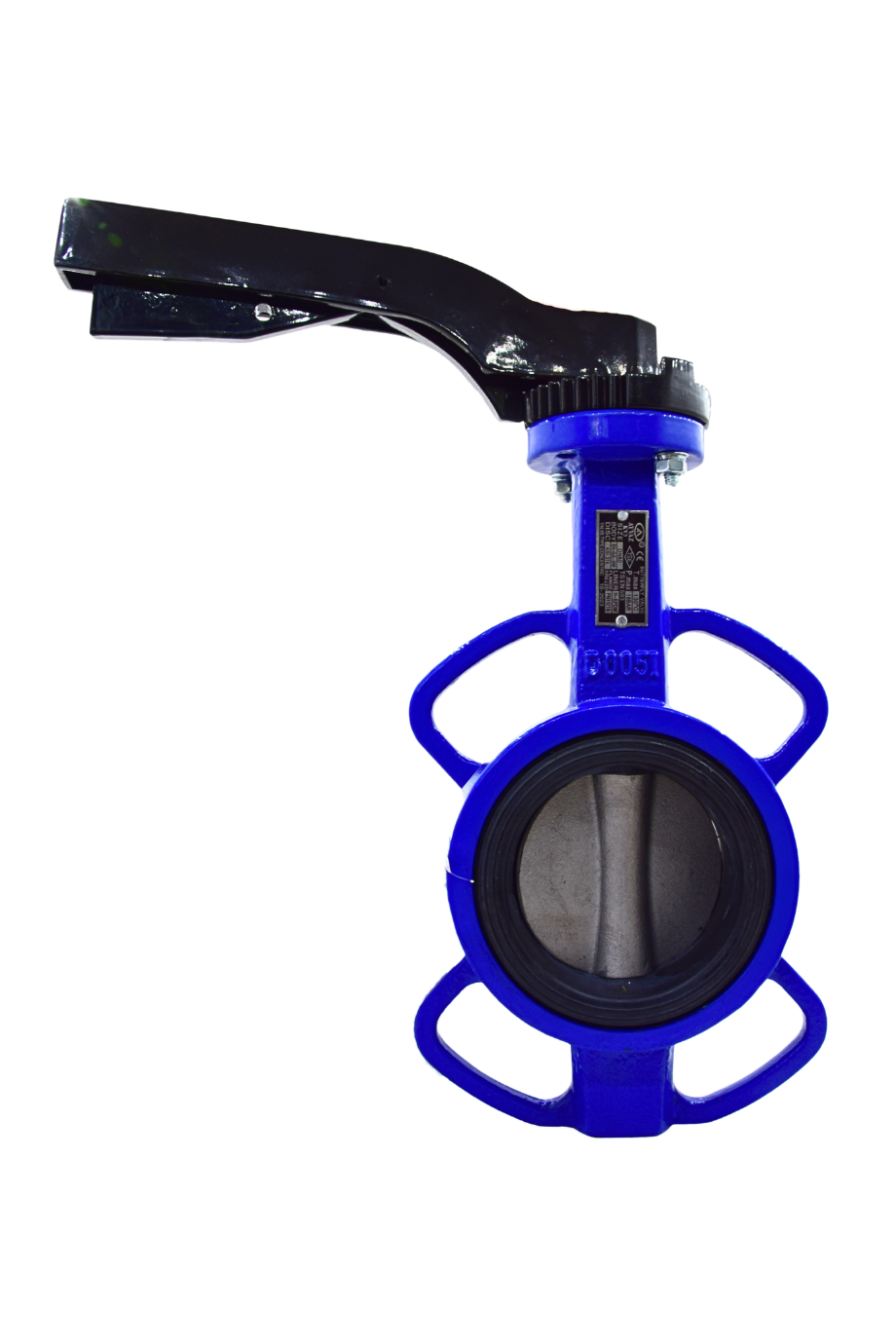

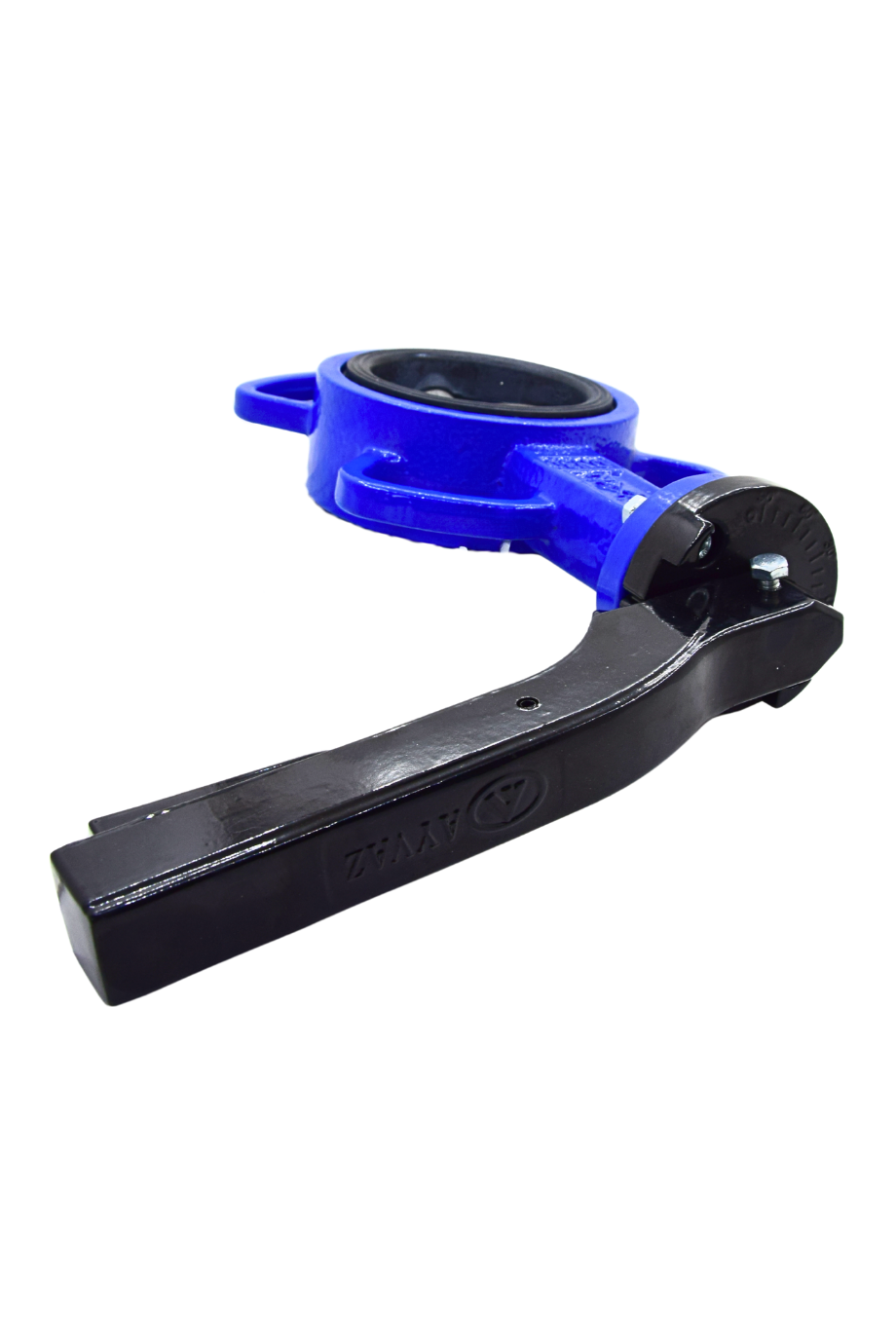

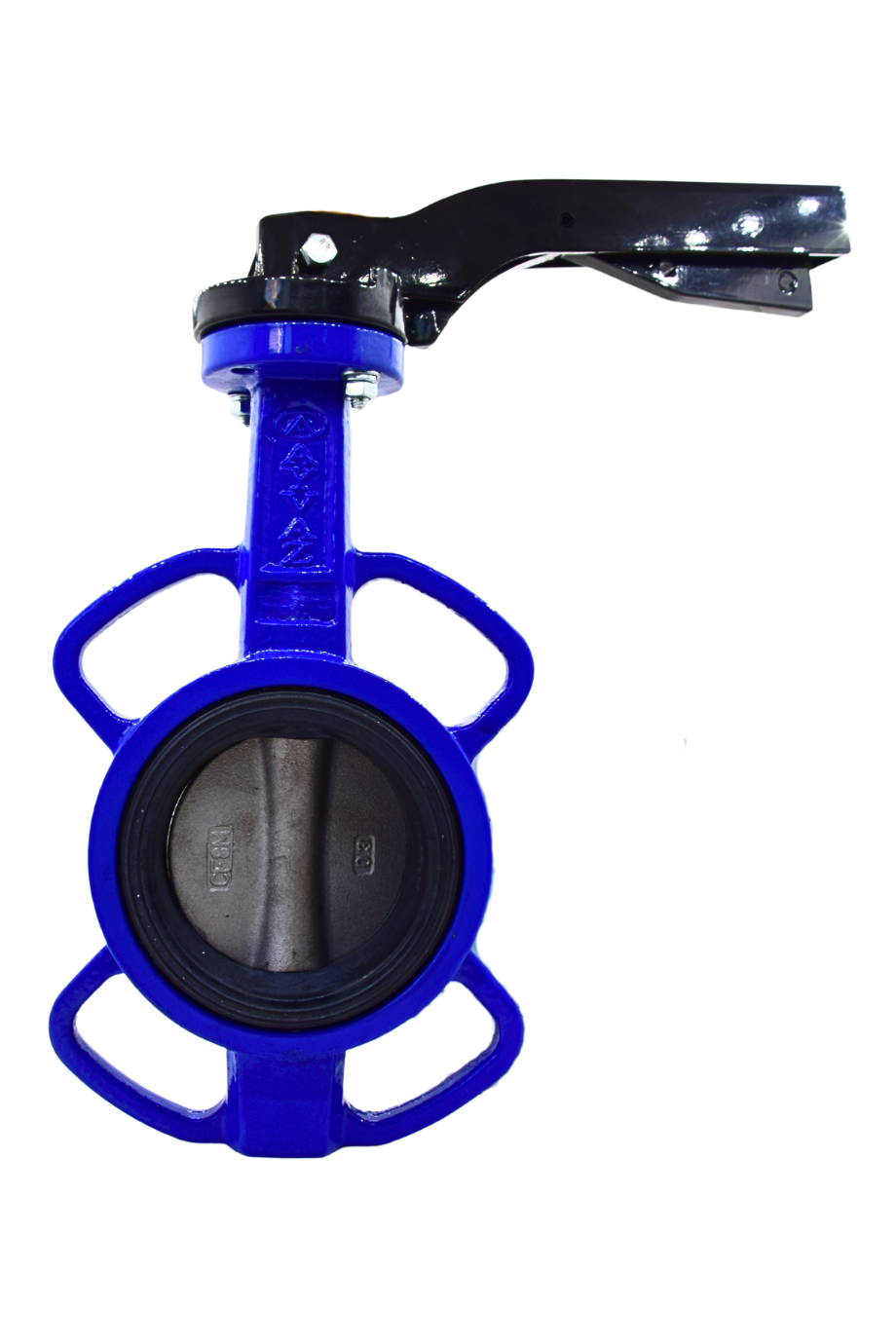

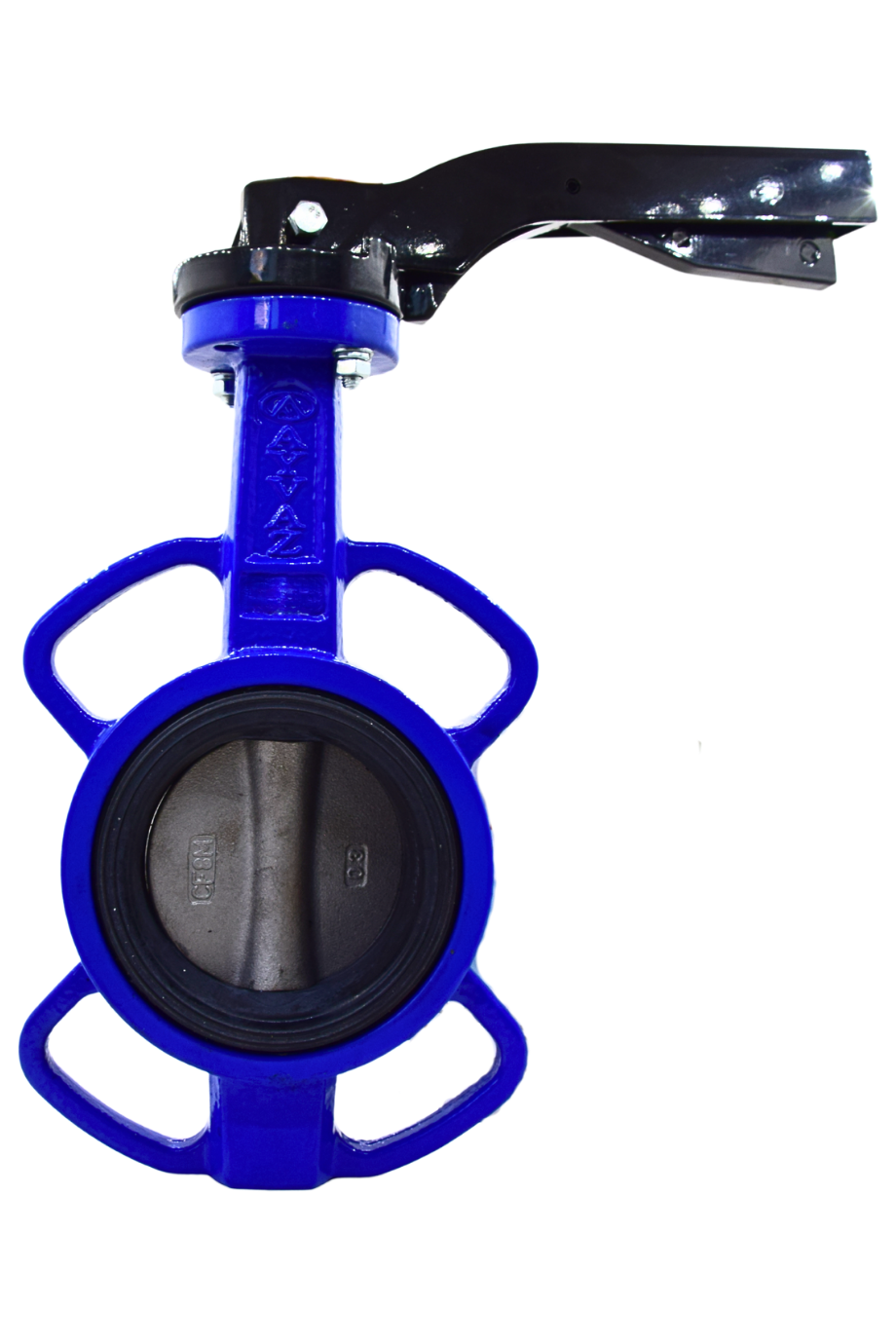

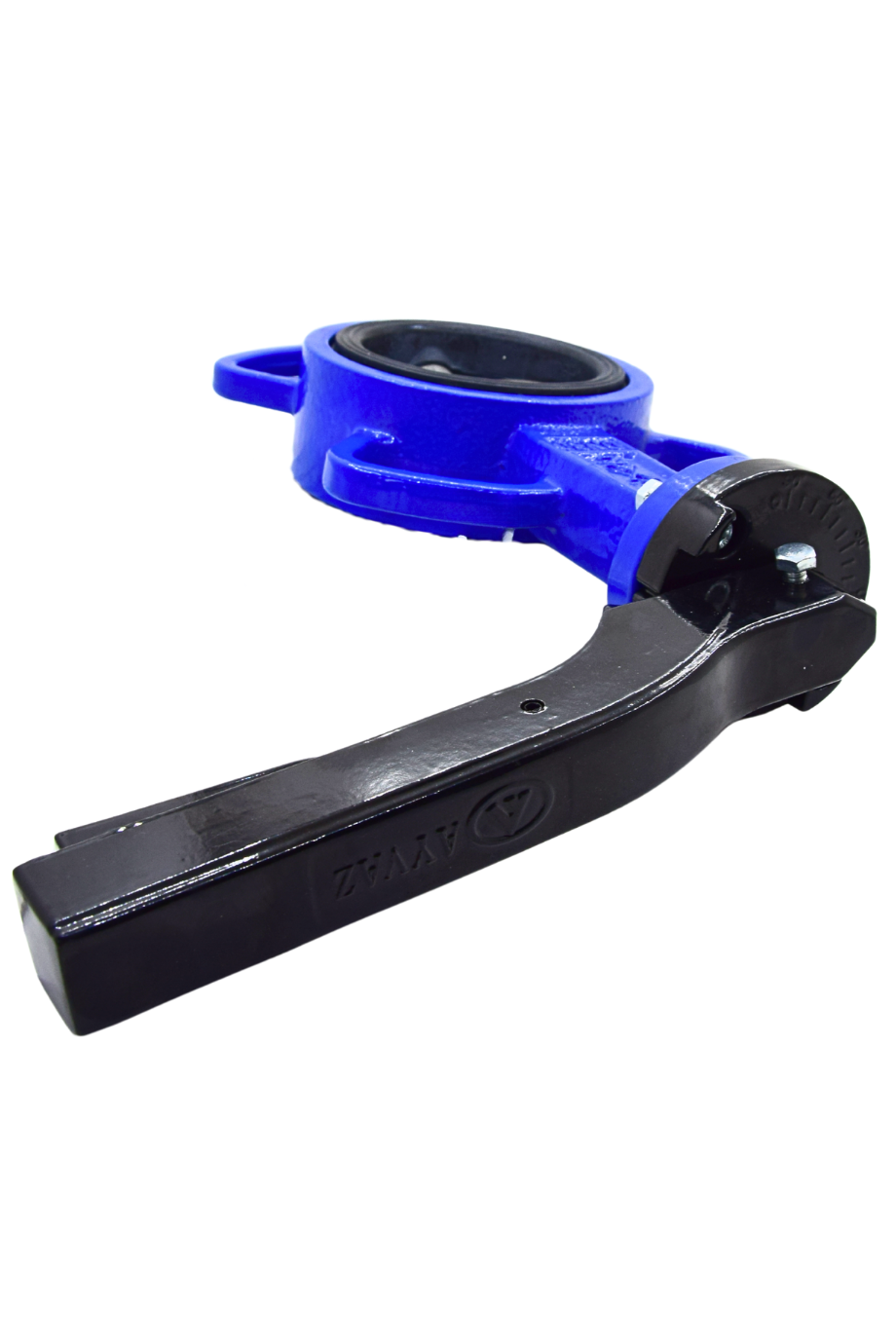

KV-3 Wafer Tip Kelebek Vana Wafer tip kelebek vana, kompakt tasarımı, düşük basınç kaybı ve yüksek sızdırmazlığı ile çeşitli endüstriyel sistemlerde tercih edilir. Çalışma Prensibi Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disk şeklindedir. Disk kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır ve aynı zamanda flanşta conta görevi görür. Montaj Ayvaz KV-3 Wafer Tip Kelebek Vanalar monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir; DN300 üzerinde yatay montaj tercih edilmelidir. Malzeme Yapısı Gövde: GG25 Pik Döküm Klape: AISI316 Paslanmaz Çelik Mil: DN25-DN300 = SS420; DN350-DN600 = SS431 Bağlantılar Wafer Tip Sıcaklık Aralığı Maksimum Çalışma Sıcaklığı: 130 ºC Uygulamalar Isıtma, havalandırma ve iklimlendirme sistemleri Su arıtma ve dağıtım sistemleri Maden sanayii Gemi inşaası ve sondaj tesisleri Gıda ve kimya işletmeleri Yangın söndürme sistemleri Su, deniz suyu, toz, gaz, atık su ve hava Notlar Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri kelebek vanalarda yalnızca redüktörlü tip üretimi yapılmaktadır. Aktüatör Çeşitleri El Kumandalı Redüktörlü Tek Etkili Pnömatik Aktüatörlü Çift Etkili Pnömatik Aktüatörlü Elektrik Aktüatörlü / On-Off (Manuel Kol İlaveli)
